Размер оборудования в упаковке (Д х Ш х В): 30 см х 40 см х 25 см Вес брутто: 1 кг.
HMI ConSmartal Промышленный настраиваемый контроллер для одноступенчатой системы RO обратного осмоса с датчиками pH, УЭП и потока (расхода). Любая кастомизация интрефейса и комплекта поставки под ключ.
Особенности:
- Интегрирует типовые режимы работы одноступенчатой системы обратного осмоса с ПЛК в качестве контроллера
- Отображает графики процесса в 3D-формате на сенсорном экране с программным управлением, что позволяет интуитивно отображать состояние работы системы
- Имеет функции сигнализации о перегрузке насоса, низком уровне, высоком/низком давлении
- Различные функции обнаружения, такие как контроль качества воды и расхода
- Является вспомогательным продуктом для одноступенчатой RO системы обратного осмоса, обеспечивая автоматическое управление
Функции:
Тревога: Низкий уровень, высокое/низкое давление, верхний предел проводимости, перегрузка насоса, сигнализация связи и т. д.

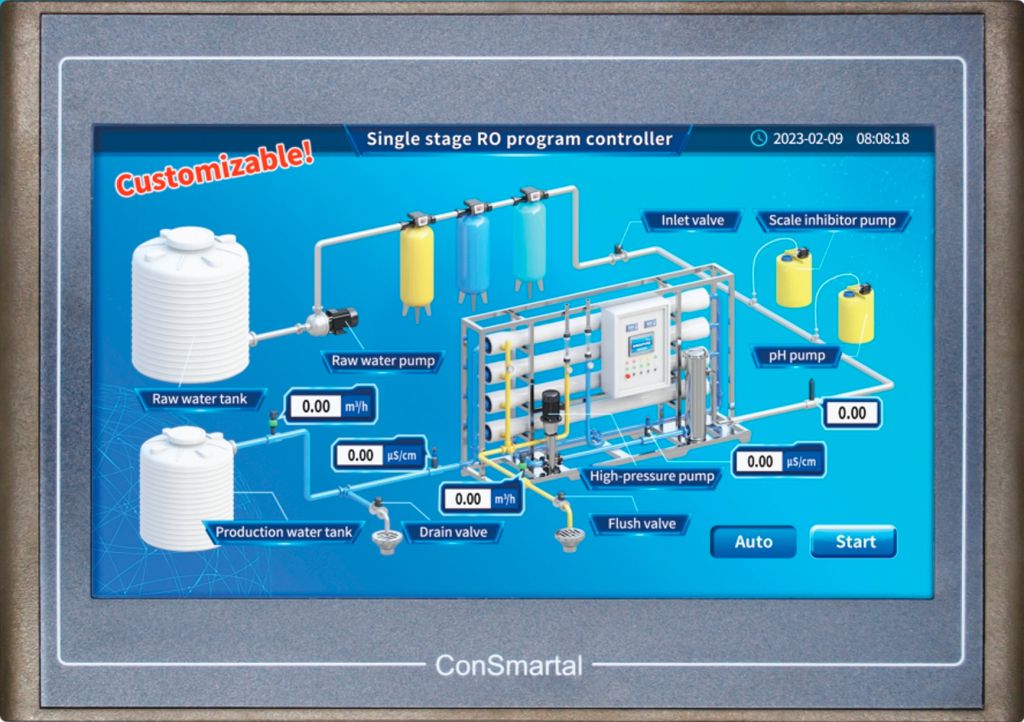

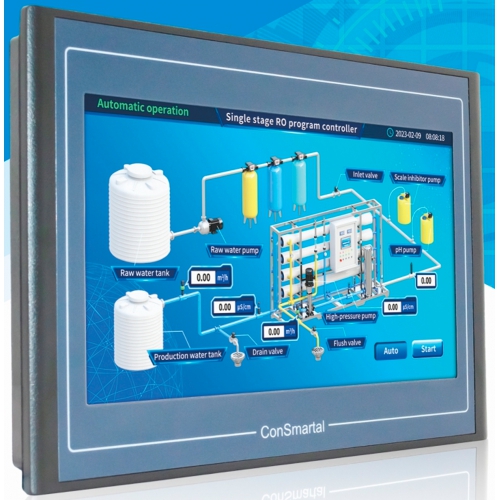

Интерфейс: 10-дюймовый сенсорный экран, 3D-отображение графики процесса и динамического изображения
Изменение/Кастомизация: Индивидуальные услуги могут быть предоставлены на исходной базе в соответствии с требованиями заказчика.
Удаленный доступ: через связь 4G или WIFI, сенсорный экран и программу ПЛК можно загружать/выгружать удаленно
Передача данных: Возможно подключение устройств передачи данных, таких как DTU, для удалённого мониторинга в режиме реального времени и диагностики неисправностей. Протокол MODBUS-RTU, подключение по шине RS485, параметры связи можно настроить. Значение по умолчанию 9660-N-8-1
Взаимодействие человека с машиной (HMI): отображение текущего состояния работы и информации о сигналах тревоги системы в режиме реального времени, а также возможность изменения различных настроек параметров в любое время; богатый функционал и простота эксплуатации
Главные выходные сигналы: Низкий уровень в резервуаре с сырой водой, высокое/низкое давление, высокий уровень производства, сигнал предварительной обработки и т. д.
Управление расходными материалами: производительность предварительной и остаточной очистки расходных материалов может быть спрогнозирована, что позволяет отслеживать текущее состояние расходных материалов.

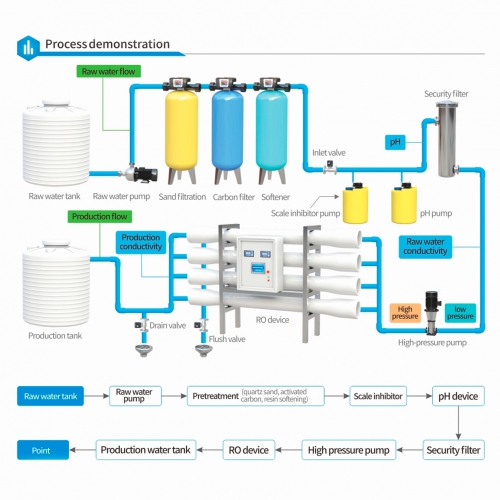

Основные функции управления: система может управлять насосом сырой воды, впускным клапаном, насосом высокого давления, промывочным клапаном, дренажным клапаном превышения производительности, дозировочным насосом и т. д. в соответствии с сигналом тревоги и требованиями технологического процесса. Система может задавать время запуска, время промывки при запуске, время нормальной промывки, время промывки в рабочем режиме, время промывки в режиме ожидания, временной интервал и т. д.
Хранение данных и экспорт на флэш-диск: исторические данные и исторические эксплуатационные данные хранятся, просматриваются и обрабатываются, а вся информация может быть экспортирована на флэш-диск для резервного копирования данных. Подключение внешних приборов: приборы для измерения проводимости, удельного сопротивления, рН, ОВП и другие. Протокол MODBUS-RTU, подключение RS485.
Технические характеристики:
- Класс электромагнитной совместимости: 3 промышленный
- Размер панели: 274х193х46мм, размер слота под установку 261х180мм
- Метод установки: в шкаф
- Материал корпуса: ABS
- Питание: 24В±20% постоянный ток, потребляемая мощность 10Вт
- Условия окружающей среды: 0-45°C, 10-90%RH влажности

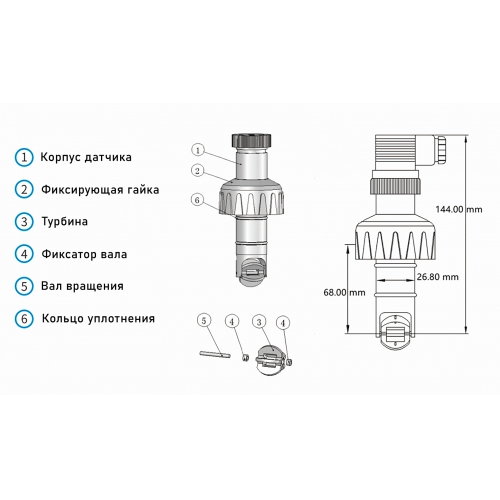

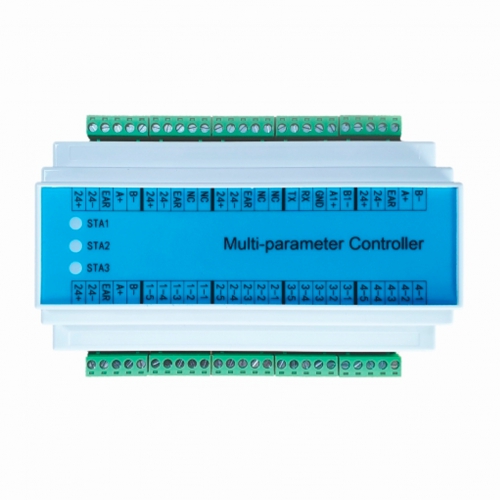

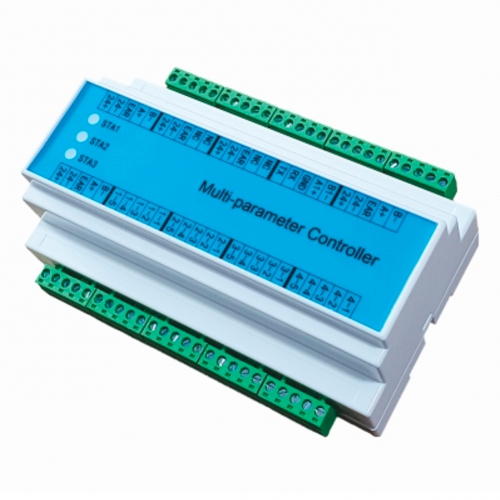

Комплект поставки: панель, контроллер, датчик pH (RS485), датчик УЭП (0-200мкСм на выход), датчик УЭП (0-2000мкСм/см на вход), датчик потока (концентрата), датчик потока продукта.
