CCT-5320 Промышленный кондуктометр (1 реле и токовый выход 4-20mA, 220В)

Описание CCT-5320 Промышленный кондуктометр (1 реле и токовый выход 4-20mA, 220В)

Create CCT-5320E - это высокоточный панельный контроллер для онлайн-мониторинга и управления параметрами качества воды: электропроводности (EC), общего солесодержания (TDS) и удельного сопротивления (Resistivity) и предназначен для интеграции в промышленные системы автоматизации.

Функциональные возможности

• Мультипараметрический режим - переключение между EC / TDS / Resistivity в меню
• Автоматическая калибровка - поддержка 1 или 2 точек калибровки, настройка константы электрода
• Настраиваемые пределы - программируемые пороги срабатывания реле с гистерезисом
• EMC-защита - устойчивость к электромагнитным помехам в промышленных условиях
• Диагностика - индикация ошибок, проверка целостности электрода, самодиагностика цепи

Технические характеристики

Диапазон измерений зависит от типа электрода

• Электропроводность 0,50 мкСм/см - 100,0 мСм/см, точность 0,01 мкСм/см ±1,5% пш
• TDS (солесодержание) 0,25 ppm - 50,00 ppt, точность 0,01 ppm ±1,5% пш
• Удельное сопротивление 0,05 - 18,25 МОм*см, точность 0,01 МОм*см ±2,0% пш
• Температура 0 - 50°C, 0,1°C ±0,5°C
• Температурная компенсация Тип датчика NTC 10K (встроен в электрод)
• Диапазон ATC 0 - 50°C (с опорной точкой 25°C)
• Режим компенсации Автоматическая линейная
• Выходные сигналы и управление Аналоговый выход Изолированный токовый сигнал 4–20 мА, обратимый, настраиваемый
• Сопротивление нагрузки ≤400 Ом (макс.)
• Релейный выход SPDT-реле, нагрузка AC 230V / 5A (макс.)
• Режимы реле Верхний/нижний предел, гистерезис, задержка срабатывания
• Электропитание Напряжение питания AC 220V ±10% (50/60 Гц)
• Потребляемая мощность ≤5 Вт
• Габариты корпуса 96 × 96 × 105 мм (в×ш×д)

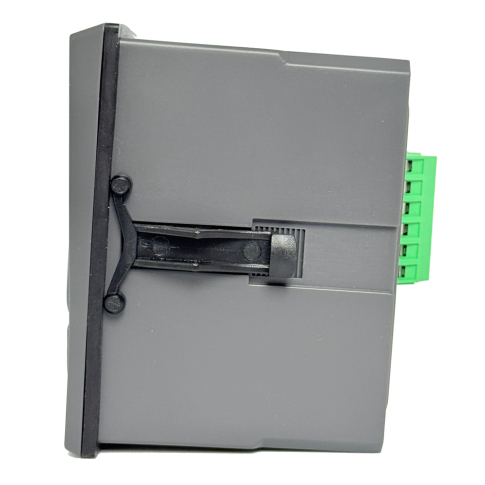

• Тип монтажа Панельный, вырез 91×91 мм, быстрая фиксация
• Класс защиты IP65 (передняя панель)
• Дисплей ЖК с подсветкой, отображение EC/TDS/температуры/статуса
• Материал корпуса ABS-пластик, ударопрочный

Область применения

• Системы обратного осмоса (RO) и электродеионизации (EDI)
• Подготовка ultrapure-воды для микроэлектроники и фармацевтики
• Контроль котловой и конденсатной воды в энергетике
• Очистка промышленных и бытовых сточных вод
• Охлаждающие контуры и градирни
• Химическое производство и гальваника

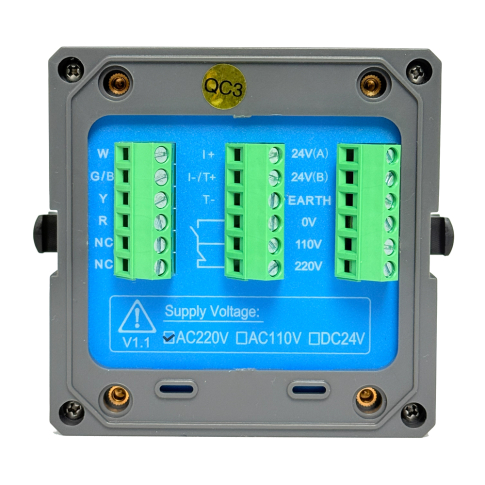

Схема подключения
Подключение проводов электрода (White/Green/Yellow/Red)
I+ / I- Токовый выход 4–20 мА в режиме прибора (питание от контроллера)
T+ / T- Токовый выход в режиме передатчика (внешнее питание DC 24V)
5 (NO/NC/COM) Релейный выход SPDT
L / N / PE Подключение AC 220V и заземление
Рекомендация: Сигнальные кабели электрода прокладывать отдельно от силовых линий для минимизации помех

Комплект поставки
Контроллер CCT-5320E (панельный корпус)
Руководство по эксплуатации (RU/EN)
Сертификат калибровки
Крепёжные элементы для панельного монтажа
